سیم کشی خودرو شریان حیاتی انتقال داده‌ها میان قطعات الکترونیکی و کامپیوتر مرکزی است که در سیستم‌های مدرن نقشی تعیین‌کننده دارد. با پیشرفت روزافزون فناوری در صنعت خودروسازی، تجهیزات الکترونیکی متعددی با هدف ارتقای ایمنی و آسایش سرنشینان طراحی شده‌اند. یکی از کاربردی‌ترین این امکانات، سیستم روشنایی خودکار (Auto Light) است که با پایش پیوسته نور محیط، چراغ‌های جلو را در زمان مناسب روشن یا خاموش می‌کند.

مدار الکتریکی خودرو سیگنال‌های دریافتی از حسگر نور را مستقیماً به پردازنده‌ها می‌رساند تا فرمان روشنایی در کسری از ثانیه صادر شود. عملکرد بی‌نقص این سیستم ارتباط تنگاتنگی با سلامت شبکه ارتباطی و سنسورهای دقیق نوری دارد. کارشناسان فنی در مراکز معتبری همچون مجموعه خودرویی گودرزی تأکید دارند که آگاهی از نحوه کارکرد این حسگرها مانع از تعویض بی‌دلیل قطعات سالم می‌شود.

در این مقاله، عملکرد سنسور فتودیود در سیستم روشنایی خودکار، نحوه ارتباط آن با واحد کنترل بدنه و روش‌های گام‌به‌گام عیب‌یابی آن را با تکیه بر اصول استاندارد برق و الکترونیک بررسی می‌کنیم.

عملکرد فتودیود و سیم کشی خودرو در پایش نور محیط

سیم کشی خودرو بستر اصلی ارسال ولتاژ و انتقال سیگنال آنالوگ سنسور فتودیود به بخش‌های پردازشی است. فتودیود قطعه‌ای نیمه‌هادی و حساس به نور است که انرژی فوتون‌های دریافتی از محیط را به جریان یا ولتاژ الکتریکی تبدیل می‌کند. هر اندازه شدت روشنایی اطراف وسیله نقلیه تغییر کند، مقاومت و خروجی الکتریکی این حسگر نیز دچار نوسان می‌شود و بدین ترتیب تغییرات نور برای یونیت‌های الکترونیکی قابل اندازه‌گیری خواهد بود.

سیم کشی خودرو این جریان ضعیف را از پشت آینه وسط یا روی داشبورد بدون افت ولتاژ عبور می‌دهد. برای درک بهتر این فرایند، می‌توان تغییرات نور را بر اساس واحد «لوکس» در نظر گرفت:

• روز روشن و آفتابی: لوکس محیطی بالا است؛ فتودیود سیگنال متناظر با نور کافی تولید کرده و سیستم وضعیت چراغ‌ها را در حالت خاموش نگه می‌دارد.
• شرایط کم‌نور و ابری: شدت نور افت می‌کند و فتودیود با کاهش جریان، سیگنال افت روشنایی را گزارش می‌کند.
• ورود به تونل یا پارکینگ سرپوشیده: نور محیطی به شکل ناگهانی افت شدیدی پیدا می‌کند؛ در این لحظه سیگنال افت نور فوراً مخابره شده و چراغ‌های جلو ظرف کسری از ثانیه روشن می‌شوند.

پایداری و عایق‌بندی مناسب اتصالات در این بخش اهمیت بالایی دارد، زیرا هرگونه مقاومت ناخواسته در مسیر فتودیود می‌تواند خوانش نور محیط را مختل سازد.

ارتباط واحد کنترل بدنه با اتصالات برقی اتومبیل

اتصالات برقی اتومبیل داده‌های سنسور نور را مستقیماً به واحد کنترل بدنه (BCM) تحویل می‌دهند تا پردازش نهایی انجام گیرد. واحد BCM همانند یک مغز متفکر برای تجهیزات رفاهی و ایمنی اتاق عمل می‌کند. وقتی اطلاعات فتودیود به این واحد می‌رسد، الگوریتم‌های تعریف‌شده میزان لوکس ورودی را با آستانه مجاز مقایسه می‌کنند.

سیم کشی خودرو زمانی که بدون نقص و نویز عمل کند، BCM می‌تواند بدون تاخیر رله‌های روشنایی را فعال کند. جالب است بدانید در مفاهیم پیشرفته آموزش برق خودرو، این ارتباط دقیق میان سنسورها و یونیت بدنه شباهت زیادی به نحوه تعامل ECU با قطعاتی چون سنسور اکسیژن دارد؛ همان‌طور که حسگر اکسیژن وضعیت گازهای خروجی را برای تنظیم سوخت گزارش می‌کند، فتودیود نیز شرایط نوری را برای مدیریت لامپ‌ها ارسال می‌نماید.

برای پیاده‌سازی کاربردی، می‌توان به تویوتا RAV4 مدل ۲۰۲۴ اشاره کرد که در مستندات رسمی مالک و نقشه‌های فنی آن، سیستم روشنایی خودکار تعامل مستقیمی میان حسگر نوری روی شیشه و یونیت بدنه دارد. مستندات معتبر جهانی از جمله وایت‌پیپرهای سنسورهای نور و باران onsemi، راهنماهای تخصصی فتودیود Hamamatsu Photonics و گزارش‌های فنی AMS OSRAM نیز نشان می‌دهند که دقت خروجی فتودیود نیازمند ولتاژ تغذیه تثبیت‌شده و خطوط بدون افت است.

مراحل عیب‌یابی سنسور نور و سیم کشی خودرو

سیم کشی خودرو در صورت بروز قطعی، شل‌شدگی سوکت‌ها یا سولفاته شدن، نخستین متهم در خطاهای سیستم روشنایی خودکار به شمار می‌رود. برای جلوگیری از هزینه‌های اضافی، کارشناسان ماهر مکانیک و تکنسین‌های حوزه برق خودرو فرایند عیب‌یابی را بر پایه اصول استاندارد به ترتیب زیر انجام می‌دهند:

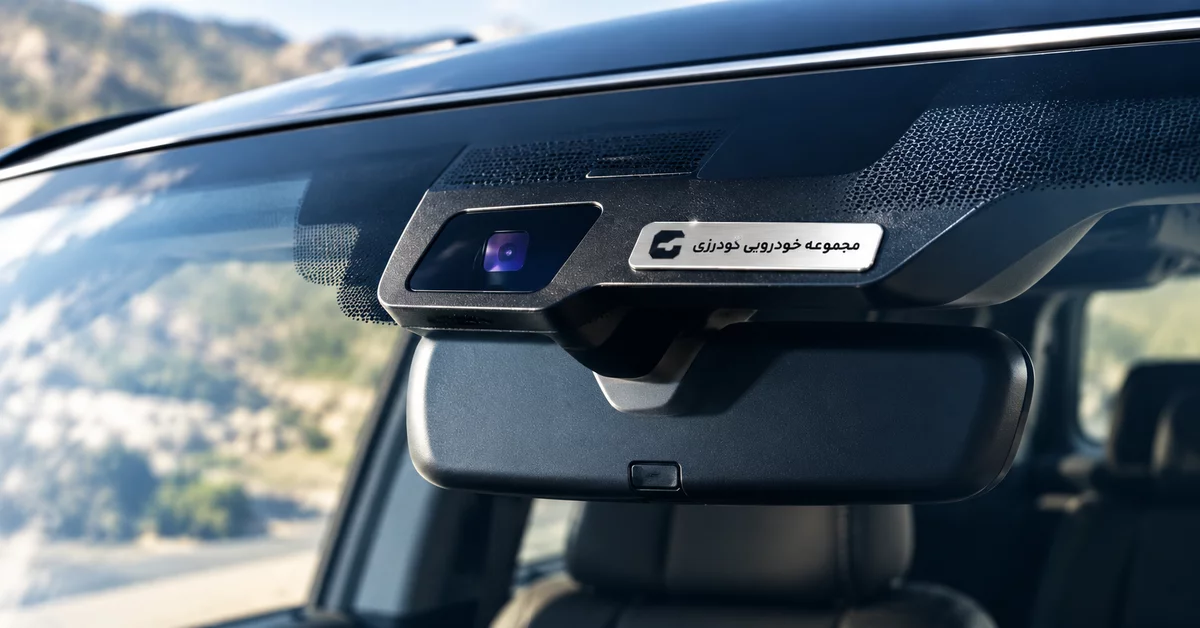

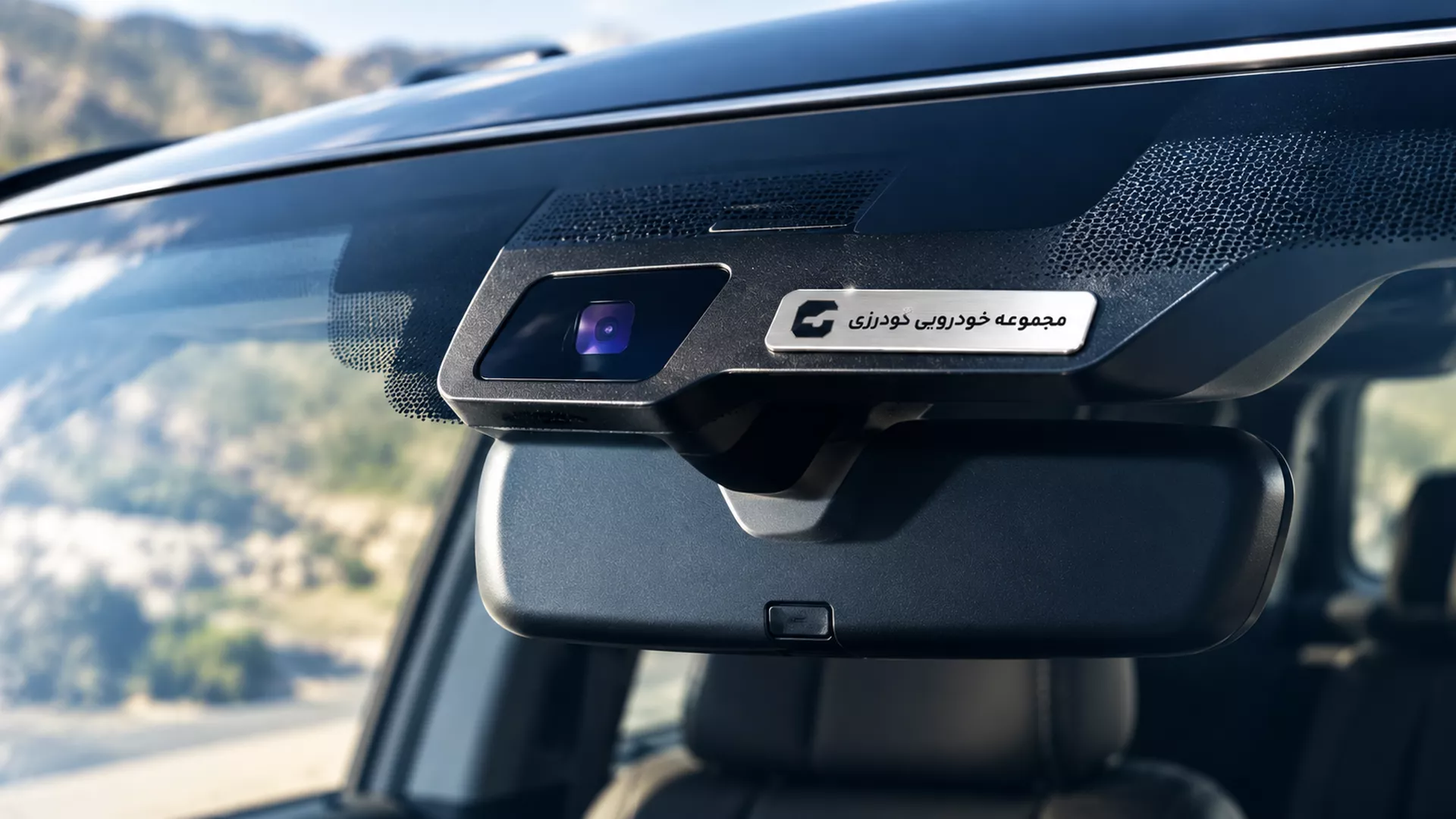

۱. بررسی چشمی حسگر و سطح شیشه جلو: ابتدا محل نصب سنسور (معمولاً چسبیده به بخش بالایی شیشه جلو) بررسی می‌شود تا از نبود کثیفی، دوده، برچسب دودی نامناسب یا حباب هوا در ژل سیلیکونی اطمینان حاصل شود.

۲. تست عملکردی با پوشاندن حسگر: سوییچ خودرو در حالت روشن قرار گرفته و سیستم روشنایی روی Auto تنظیم می‌شود؛ با پوشاندن سطح حسگر با پارچه تیره، چراغ‌ها باید روشن و با برداشتن آن مجدداً خاموش شوند.

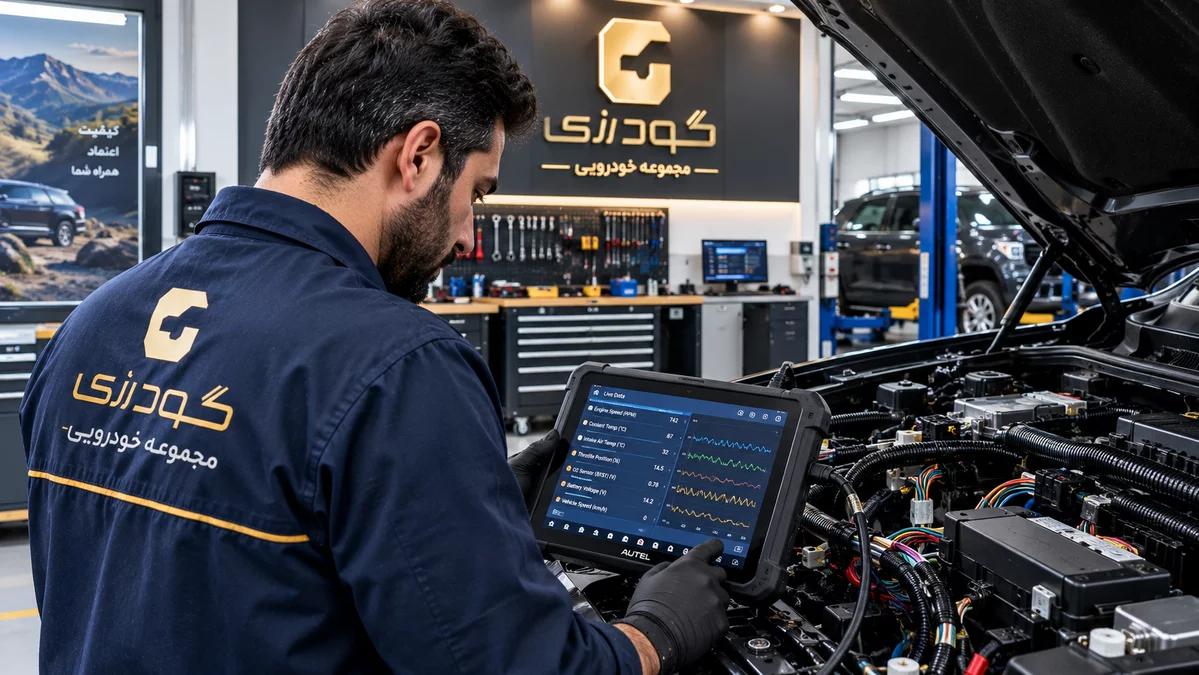

۳. بررسی داده‌های زنده (Live Data) با دیاگ: در صورت پشتیبانی دستگاه عیب‌یاب، پارامتر شدت نور (لوکس) در حالت‌های مختلف پایش می‌شود؛ اگر با تغییر نور محیط هیچ تغییری در داده‌های زنده رخ ندهد، ایراد در مسیر ارسال داده یا خود سنسور است.

۴. بررسی پیوستگی سیم‌ها طبق نقشه تعمیراتی: با کمک مولتی‌متر، ولتاژ ورودی به پایه سنسور و پیوستگی خط ارسال سیگنال تا BCM اندازه‌گیری می‌شود تا از سلامت فیزیکی رشته‌سیم‌ها مطمئن شد.

دسته سیم اتومبیل اگر در اثر دستکاری‌های غیراصولی یا نصب لوازم جانبی غیراستاندارد آسیب دیده باشد، می‌تواند کل عملکرد روشنایی هوشمند را دچار اختلال کند.

جمع‌بندی و راهکار اصولی رفع خطاهای روشنایی

سیم کشی خودرو نقشی حیاتی در انتقال داده‌های حسگرهای مدرن از جمله فتودیود به واحدهای پردازشی دارد. سیستم روشنایی خودکار یک مجموعه دقیق مهندسی است که هماهنگی فتودیود، مدارات واسط و یونیت کنترل بدنه، خروجی امن و مطمئنی را در جاده‌ها فراهم می‌سازد. در صورت مواجهه با روشن ماندن دائمی چراغ‌ها یا کار نکردن سیستم اتولایت، عیب‌یابی گام‌به‌گام و تکیه بر دیاگ از تعویض بی‌دلیل قطعات جلوگیری می‌کند.

اگر سیستم‌های برقی یا روشنایی هوشمند اتومبیل شما دچار ناپایداری شده است، کارشناسان مجرب در مجموعه خودرویی گودرزی با تجهیزات تشخیصی استاندارد و نقشه‌های دقیق فنی، آماده ارائه خدمات تخصصی بازبینی و رفع عیب برقی به شما هستند.
